Un cadran horizontal à tracer à la règle et surtout au compas

Quelques exemples

Voici quelques tracés utilisant le calendrier zodiacal. Ils ont été réalisés pour la latitude de 49° nord avec les valeurs suivantes de K et de S:

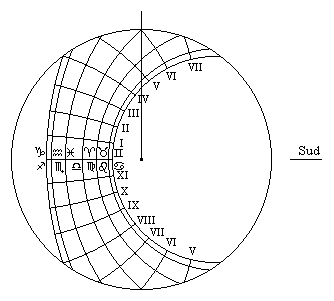

K = 0; S = 1. Le célèbre cadran azimutal d'Oughtred.

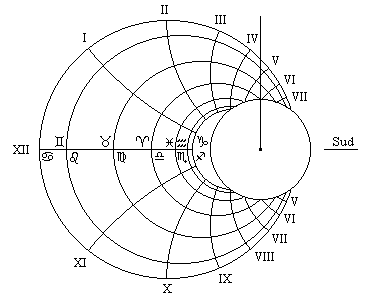

K = 0; S = -1. Un autre cadran d'azimut. Les courbes utiles sont à l'extérieur du cercle horizon.

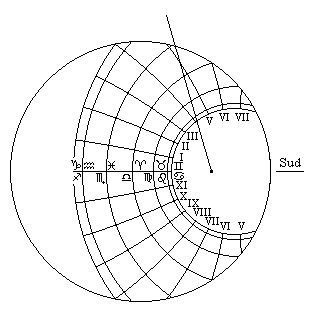

K = -45; S = 1. Les cercles de date s'écartent et deviennent plus concentriques.

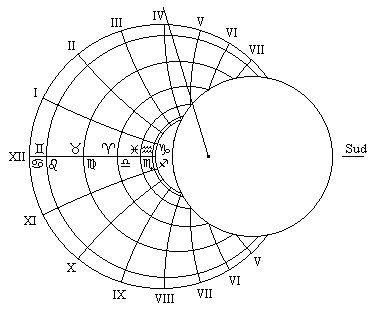

K = 45; S = -1.
K = 49 (L); S = 1. Le style est dans le plan de l'équateur. La courbe des équinoxes est une droite est les autres courbes de date lui sont symétriques. Ce cadran ne fonctionne pas aux équinoxes.

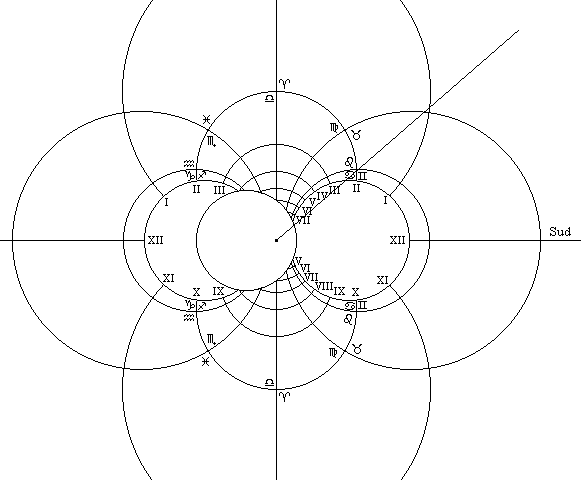

K = -49 (-L); S = -1. Mêmes remarques, les courbes utiles sont cette fois à l'extérieur du cercle horizon.
