Capucin

[Eric]

Bonjour,
Pour terminer l'année 2025 voici en p.j. un cadran Capucin fait à l'imprimante 3d.

Sortie de l'imprimante


Vous trouverez facilement ou je suis en lisant les informations sur celui-ci,
Bon réveillon,
Éric

[David_A]

Très beau résultat ! Comment avez-vous obtenu la couleur orange pour les lignes et graduations ? En appliquant une peinture après impression ?
J’aimerais aussi imprimer quelques instruments mais c’est le point sur lequel j’aurais besoin de conseils.

[Eric]

Bonjour David,
J'ai utilisé une imprimante qui possède plusieurs filaments avec plusieurs couleurs (4x)
Le dessin est fait avec un logiciel 3d qui permet d'effectuer les fentes et textes, le slicer quant à lui permet de "peindre" du filament en couleur dans les rainures, l'imprimante est une bambou lab.

[sebB]

Bonjour a tous

Superbe réalisation Eric. Bravo!
En voyant le résultat, je me suis posé les mêmes questions que David.

J'ai également envie de réaliser des instruments sous cette forme.

Peux -tu nous donner un peu plus de détail sur la façon dont tu as réalisé les plans et la marque de l'imprimante 3d.

Merci
Seb

[Eric]

Bonjour Seb,

Le plan est fait sur le logiciel Solidworks, le tracé est fait "à la main" suivant les recommandations du livre de Mr Savoie Denis ISBN 978-2-7011-9434-9 "Les cadrans solaires tout comprendre pour les construire".
Il n'y a aucun calcul savant... juste des tracés avec contraintes.
L'imprimante est une Bambu Lab P1S avec plusieurs filaments, pour cette fois il s'agit de PLA gris et orange.
J'utilise les réglages d'origine de la machine.

Ce qui est important à mon sens est d'utiliser les bonnes valeurs pour les traits et texte pour donner de bons résultats à savoir:
- La plaque est épaisse de 2mm
- Taille du texte en négatif (creusé) au format 5mm Arial Bold profondeur 0.6mm
- Trait largeur 0.8mm
Ces valeurs impliquent un cadran assez grand, c'est la limite de l'outil imprimante à filament
Cette imprimante propose de faire de la couleur avec un autre filament lors de l'impression qui se fait en une fois (2h30 pour ces pièces)
Ci-dessous quelques photos divers




Ci-joint un lien pour ouvrir fichier 3d du cadran avec un navigateur web:
[lnka]https://www.parakite.fr/capucin/CAPUCIN.html[/lnka]

[Eric]

Petits compléments concernant l'utilisation, retour d'expérience.

Après plusieurs essais, j'ai constaté qu'il est très difficile de lire l'heure car cela implique un alignement de l’œil perpendiculaire à la surface graduée et passant par la perle.

En se retrouvant dans cette position on ne voir plus la tache lumineuse sur la cible...

On ne peut donc pas à la fois viser le soleil et lire l'heure !

J'ai donc trouvé une astuce de construction pour pallier ce problème :

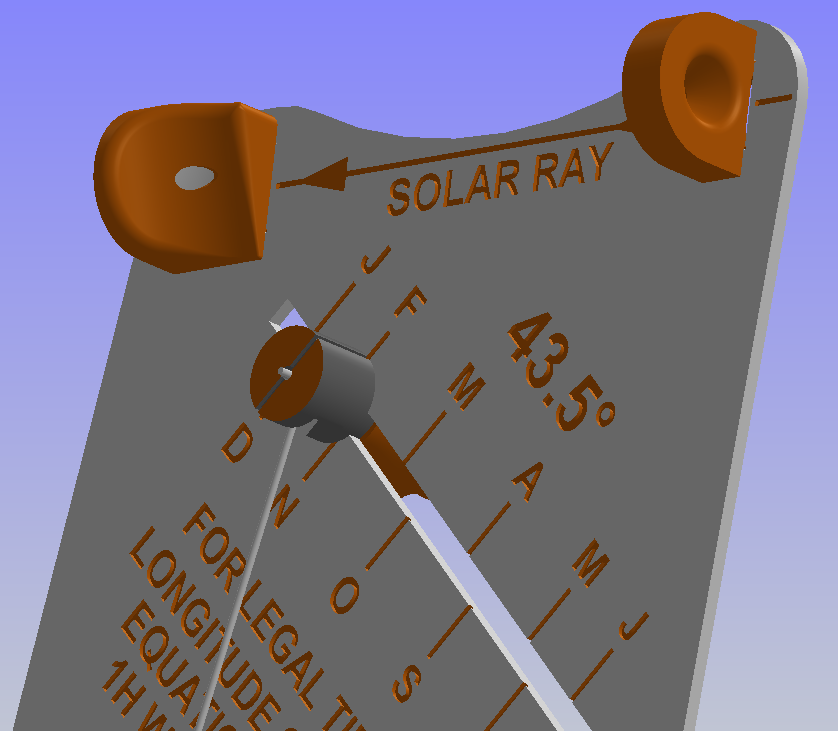

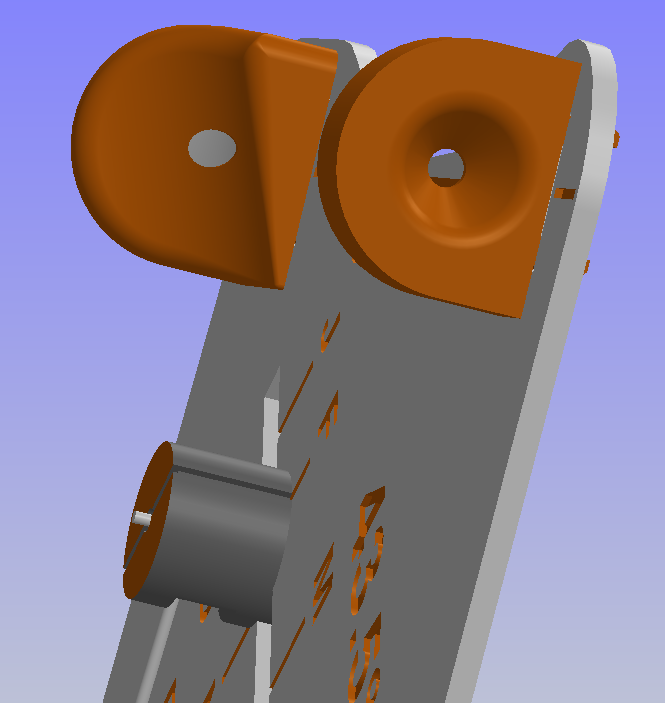

- une cible incliné vers l’œil lors de la "lecture" de la position de la perle...

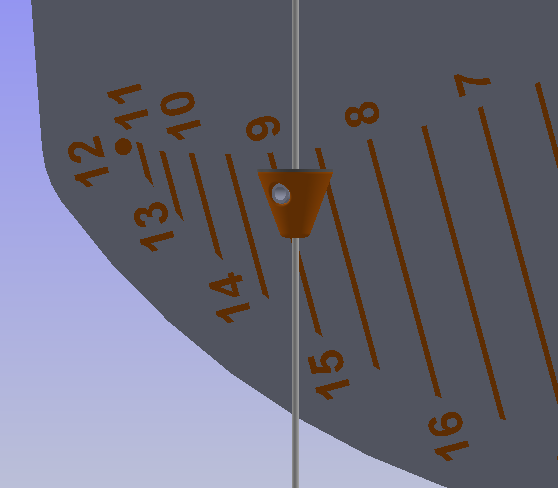

- une autre modification, également pour faciliter la lecture avec la perle, la forme de celle-ci est maintenant un cône, en effet les contraintes d'impression 3d imposent une certaine taille de pièce. Il était donc difficile de lire "au travers" d'une perle imposante, le cône semble être un bon compromis.
- enfin pour obtenir une perle immobile, l'astuce trouvée est de réaliser une friction entre le fil et la perle avec un tube d'encre de stylo inséré de part et d'autre dans la perle, pinçant ainsi le fil vers le centre.

Quelques photos jointes, cela sera plus parlant !
A bientôt

[Eric]

Pour les membres du forum, je peux fournir les fichiers STL de ce cadran (pour impression 3D), l'ensemble des fichiers pièces et la table graduée pour une latitude de 28° à 50°...
