instruments pour tracer des cadrans

Posté : lun. 27 avr. 2020 19:37
par sebB
j'ai une question que je me pose depuis un certains temps:

quand un cadranier traçait les arcs de déclinaison sur un cadran solaire, il obtenait une succession de points. Assez souvent chaque point appartenait à un ligne horaire.

Avait-il un instrument lui permettant de bien épouser l'ensemble des points pour obtenir une belle courbe?
merci

Re: instruments pour tracer des cadrans

Posté : mar. 28 avr. 2020 08:40
par michel_S
Bonjour Seb,
J'ai peut-être un élément de réponse. Je ne sais si tu l'as lu dans mon dernier livre "Le cadran solaire sans calculs". Pages 140, 141 y est développée une méthode graphique simplicime adaptable à tout cadran plan. Elle a peut-être été largement utilisée par le passé.Elle permet d'obtenir autant de points que l'on veut sur et en dehors des lignes horaires.J'imagine que les anciens recouraient largement à de telles méthodes.L'instrument : une grande règle ou un simple bout de ficelle pincée là où il faut.A redécouvrir, peut-être, pour plus de plaisir qu'avec l'ordinateur. A creuser...

Re: instruments pour tracer des cadrans

Posté : mar. 28 avr. 2020 11:09
par sebB
Merci Michel pour ces explications

je n'ai pas encore acquis ton nouveau livre, j'attends la fin du confinement pour le commander :P

Re: instruments pour tracer des cadrans

Posté : dim. 31 mai 2020 17:26
par Stéphane_L
Bonjour,

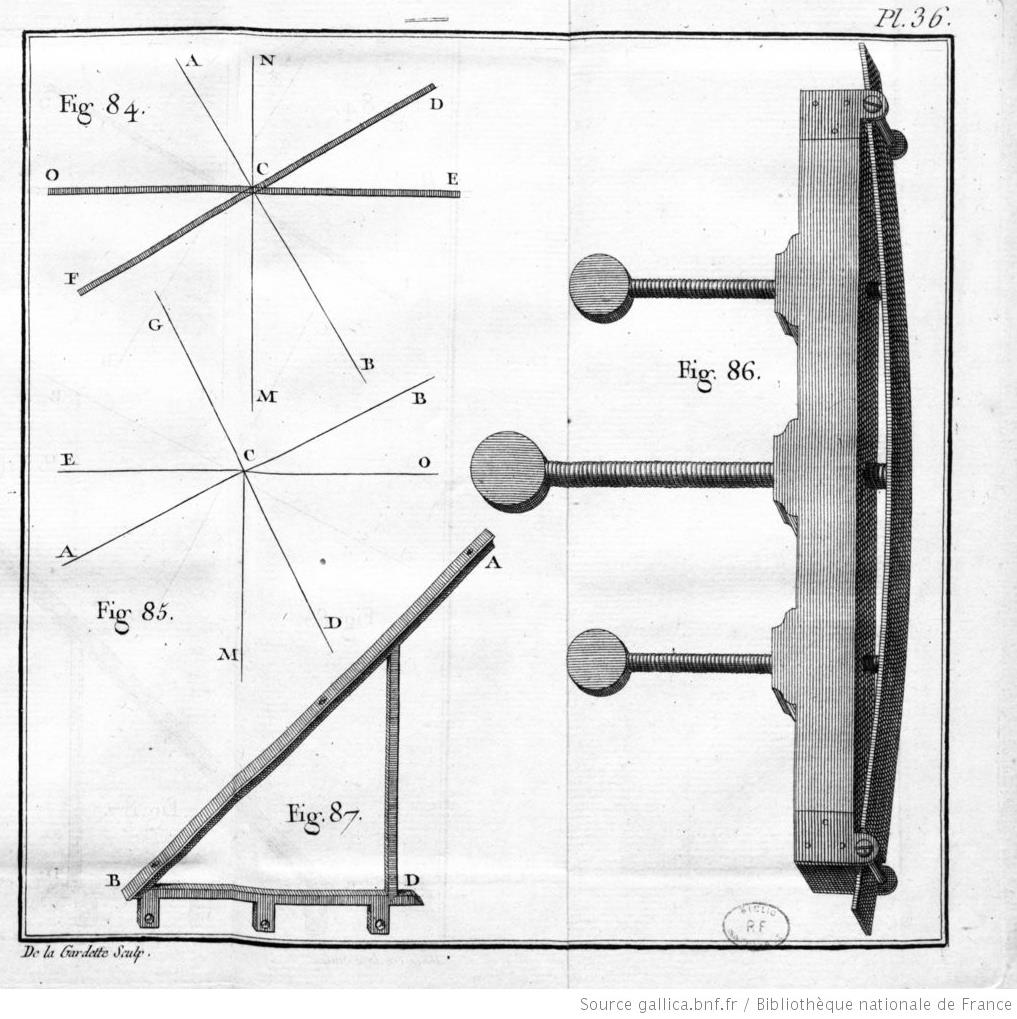

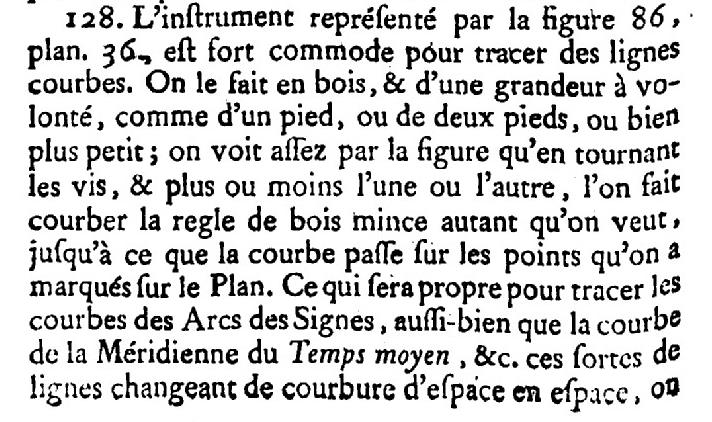

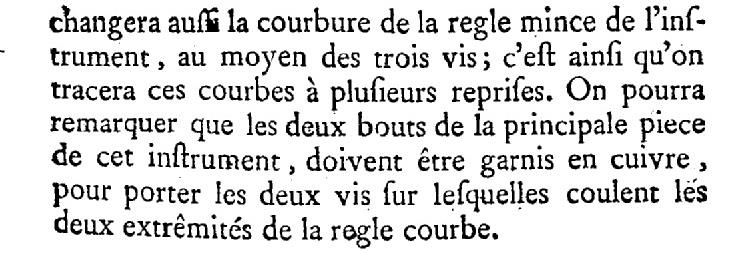

Dans "La gnomonique pratique, ou l'art de tracé des cadrans solaires avec la plus grande précision" de François Bedos de Celles (p 50, pl.36), il y a cet instrument (fig. 86) qui permettait de tracer les arcs diurnes et la courbe de Fouchy.
Les cadraniers d'aujourd'hui l’utilisent-ils encore aujourd'hui ?
outil tracé de courbe.jpg
outil tracé de courbe.jpg (138.71 Kio) Vu 1705 fois

outil pour tracé de courbe.jpg
outil pour tracé de courbe.jpg (88.47 Kio) Vu 1705 fois
outil pour tracé de courbe 1.jpg
outil pour tracé de courbe 1.jpg (49.71 Kio) Vu 1705 fois

Re: instruments pour tracer des cadrans

Posté : lun. 1 juin 2020 15:43
par Yvon_M
Belle trouvaille Stéphane : pour avoir maintes fois regardé et admiré les magnifiques planches de Bedos de Celles, je n’avais pas remarqué cet instrument et son utilisation.

Je le découvre donc pour la première fois et, personnellement, je ne connais pas d’outillage actuel qui utilise ce principe.

Re: instruments pour tracer des cadrans

Posté : lun. 1 juin 2020 18:34
par Henri_G
Bedos de Celles aurait inventé les courbes de Bézier presque deux cents ans avant l'heure !
